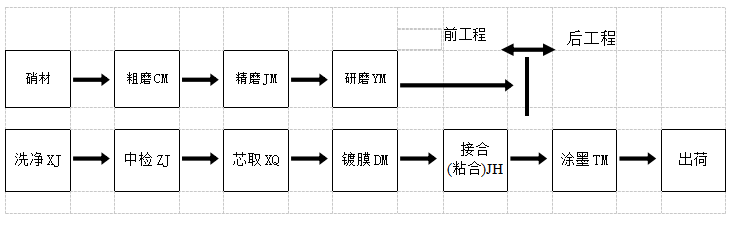

一.鏡片加工大流程
前工程: 荒摺------完成最大加工余量的切削 / 精確控制肉厚
砂掛------R值.面的保證 / 消除粗磨砂目
研磨------外觀保證 / 達到工程圖設計的球面R
后工程: 洗凈------鏡片清洗.干燥
中檢------前工程品質保證
芯取------外經.偏心保證
鍍膜------增加透過率
接合------兩個以上鏡片粘合在一起 / 增加聚焦點
涂黑------鏡片側面涂上涂料 / 消除”鬼影”(重影)
出荷------出荷品的品質保證 / 包裝
二.鏡片加工目的
將硝材進行加工,支除多余部分,最后達到工程設計所要求的球面R和中心肉厚;同時, 消除外觀不良,并覆蓋表面保護油 / 或及時洗凈處理(表面燒傷防止),就完成了研磨工程對鏡片的加工
三.鏡片加工精度
鏡片加工不同于金屬加工,塑料加工等,鏡片要求精度很高.
鏡片表面十分嬌嫩,易造成外觀不良,R的要求精度為1/1000mm公差
良品與不良用肉眼來看,難以區別
1.肉厚的精度
肉厚的測量,使用百分表,精度為1/100mm.
2.球面R的精度
使用常規儀器,無法直接測出球面R的精度,必須采用△Ｈ值或△Ｎ來判讀.
1格△Ｈ值=1/1000mm=1U
1本N(牛頓環)=0.3 U
1格△Ｈ值=3本N(牛頓環)
研磨完了鏡片的球面R精度,通常為±2本
3.外觀的精度
輕微的磨擦.碰撞.擠壓.失落.夾具臺異物.研磨液異物等,都可能產生劃傷.崩邊.規律性劃傷.燒傷等外觀不良.
研磨完了鏡片,必須及時處理(如:浸泡防燒傷液,常流水,洗凈油等),不可在空氣中的時間過長,否則,極易造成燒傷.
研磨完了鏡片外觀等級標準:A.B.C.D.E或1.2.3.4.5五個等級,一般為B.C.D級.
4.工具的精度
鏡片的球面R是由皿的球面傳遞而得到的.
皿精度--------------1u 以內
四.粗磨加工
粗磨的目的
>完成最大加工余量的切削,達到初步的球面精度
>精確控制肉厚
球面創造原理
>砥石徑
>砥石先端曲率半徑
>砥石角度
>鏡片球面R
通過調節適當的砥石角度,就可以加工出所需的球面R

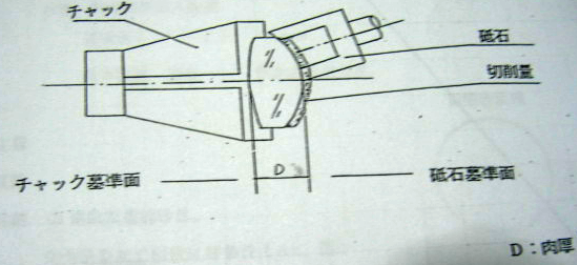

粗磨肉厚控制原理
全工程肉厚精度是由粗磨控制的.
調節夾具面的距離,鎖緊,這個距離就不變了.
無論加工前鏡片肉厚如何,保證加工完了鏡片肉厚一致
每個鏡片的切削量不相同,由加工前肉厚決定,加工前大,切削量大,反之切削量小..
粗磨品質
粗磨的品質------------△Ｈ值,肉厚
外觀(肚臍.崩邊.裂紋.粗糙度.斷面.劃傷.
肉厚 粗磨完了鏡片的肉厚精度是±0.01mm,如得不到保證,如的不到,后面的工序是難以保證(修正)的,大批量生產的肉厚穩定性,是由粗磨控制的,必須定時測量;修正.
【粗磨第一優先品質是肉厚】
崩邊 CG金屬夾具容易產生崩邊,尤其對邊緣薄的鏡片,常常是工程內不良
“大戶”.-------面取(非加工面)
崩邊對策 夾具加緊力度適當(不得太大)
夾具凸出量1MM
鏡片切入量的速度
崩邊出現1pcs/50pcs------對策必要
粗糙度 粗磨粗糙度反映砂目程度,粗糙度不良,經過精磨,研磨后,仍然殘留粗
磨砂目.
對策:控制鏡片切入速度.
通常為15〃～20〃/1mm
這個問題,段取作業者普遍忽視.

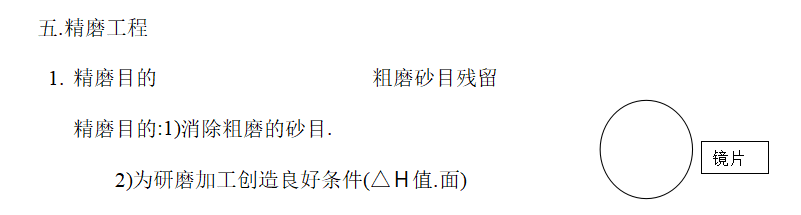

精磨的品質
精磨品質---------------△Ｈ值,肉厚(切削量)
外觀(精磨皿劃傷.崩邊.裂紋)

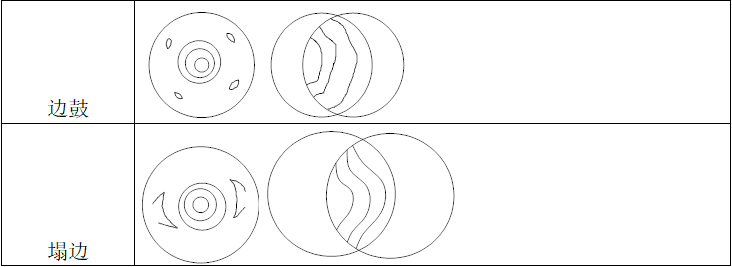

面(牛頓.亞斯.面癖)
透明度及其均勻性.

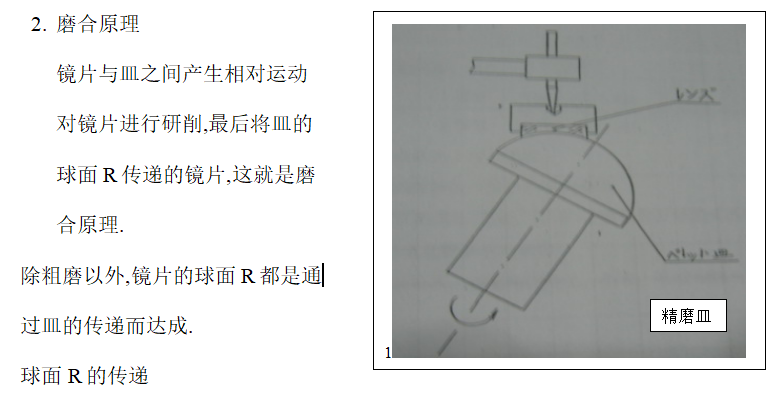

精磨皿 鏡片球面R是由精磨皿傳遞而達成,皿品質是鏡片品質保證的前提.
在開始加工前,要確認精磨皿的△Ｈ值和均勻性.
粗磨的砂目才能夠消除.
精磨切削量 JM1 .0.06-0.08mm
JM2 0.01-0.02mm
粗磨的砂目主要由精磨JM1消除.
精磨JM2主要消除JM1產生(殘留)的砂目.
精磨完鏡片通常只是測量△Ｈ值,但是△Ｈ值僅僅反映鏡片的球面R,面
癖和亞斯用△Ｈ值是測量不出來的.
面癖和亞斯嚴重的鏡片,研磨難以加工,因此;精磨完鏡片也要面檢,即牛
頓管理.
研磨工程
研磨目的
1.研磨目的: (1)達到工程圖設計要求的球面幾何人(面)
(2)消除精磨留下的砂目.
(3)外觀保證.

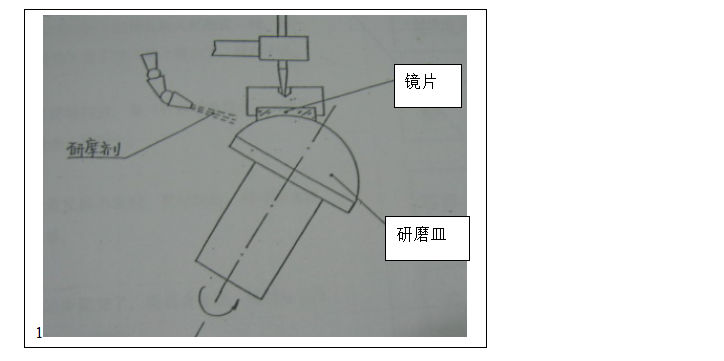

2.研磨機理
研磨也是運用磨合原理,將皿的球面R傳遞給鏡片.
研磨劑填充于鏡片與研磨皿之間,對鏡片進行研削,研磨劑按研磨皿的形狀分布,研削結果,將研磨皿的球面R傳遞給鏡片.
研磨劑是粒子微小的粉末;使得鏡片表面非常平滑而透明.
3.研磨的品質

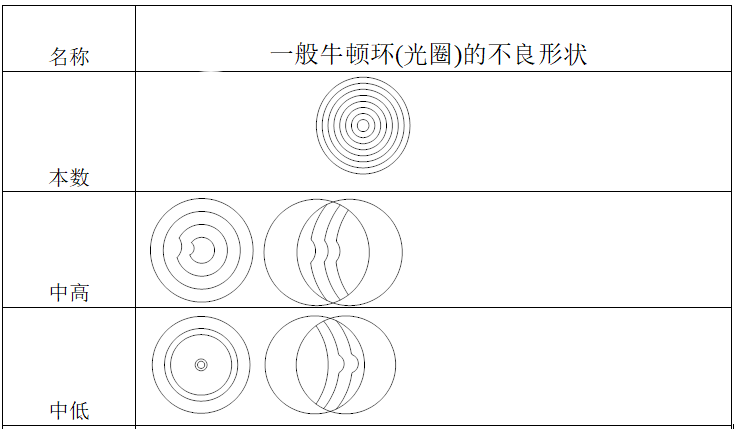

研磨的品質-------面(牛頓本數.面癖.亞斯)
外觀(劃傷.砂目.燒傷.崩邊.裂紋)
鉆修皿 研磨是先將鉆修皿的球面R傳遞給研磨皿,再有研磨皿傳遞給鏡
片,因此;鉆修皿品質是研磨品質保證的前提.加工開始時,要確認鉆修皿的△
Ｈ值及均勻度和皿徑(貼法).
研磨第一優先品質是鉆修皿
面不
鉆修皿OK
面的保證 遵守作業標準(徹底)
精磨鏡片OK

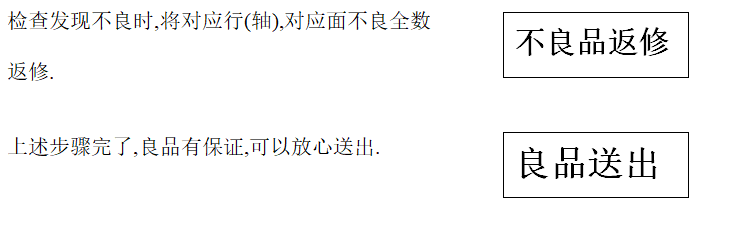

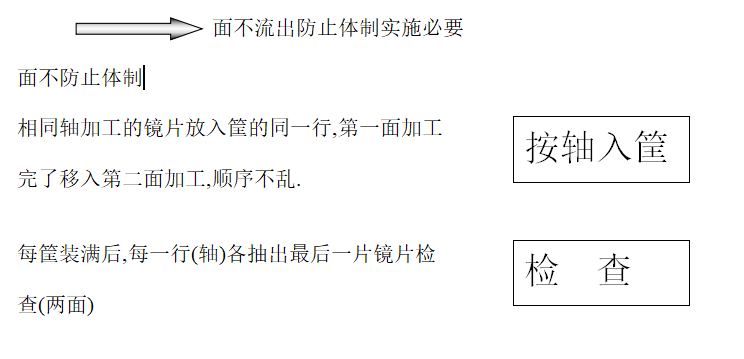

面不是研磨難以避免的不良項目,面不容易返修,再次研磨OK.

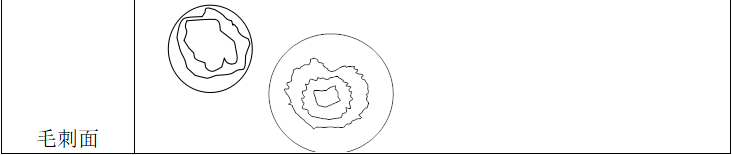

面不的種類

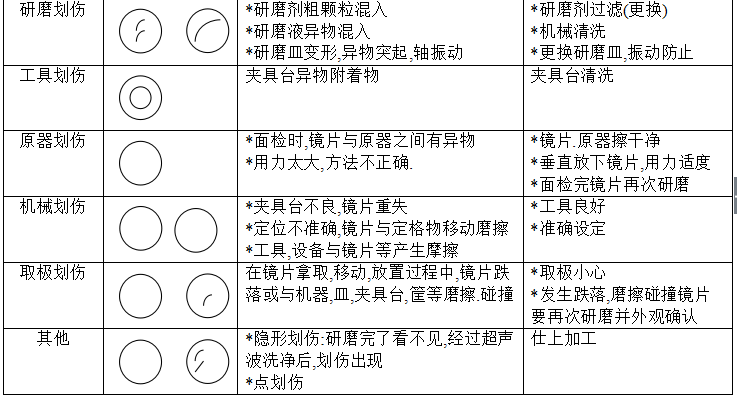

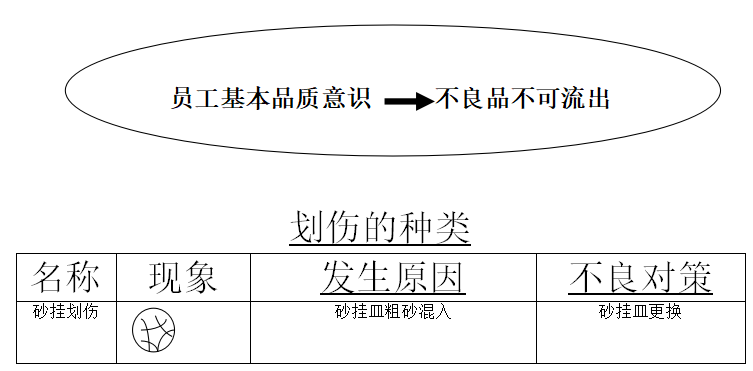

劃傷 劃傷是鏡片加工第一頭痛的事情,幾乎在任何一個環節都可能產生
劃傷,劃傷基本上是各種不良項目中的最大戶.
劃傷難以徹底消除,努力的方向是減少到最大限度,要求在5%~1%
以下.
劃傷產生原因多種多樣,其中,軸的振動使得鏡片與皿不吻合,處于
振動狀態,是劃傷產生的第一因素.(排除取極(人為)劃傷的情況下)
劃傷第一優先保證是振動的防止
切削量 切削量是砂目防止的保證,由于研磨切削的測量比較費時間,常常被
忽視.
研磨職場役割
組長
(班長)
*不良率目標達成,品質向上管理
*產量目標達成,機械稼動力向上
*機械.設備.工具改善及管理
*人員日常事務管理,人才管理
*6S管理
工具人員
*夾具臺.研磨皿貼付
*精磨皿.鉆修皿制作.
*精磨皿修正
*治工具管理
粗磨/精磨
段取
*砂掛皿測量
*△Ｈ.肉厚.外觀.面.測量.修整
*夾具臺.壓力頭.串棒確認.更換
*填寫上述記錄表格
*不良率.標準作成
研磨段取
*鉆修皿測量
*外觀.面.測量.修整
*填寫上述記錄表格
*研磨皿修整
*比重.PH值測量
*夾具臺.壓力頭.串棒確認.更換
*中檢不良品確認,不良對策.標準作成
QA/機動/物流
*定時抽樣檢查△Ｈ.肉厚.外觀.面記錄
*發現問題及時向段取/班長/組長提出
作業員
*鏡片著脫,產量達成
*鏡片在工程內搬運,工序交替鏡片洗凈
*遵守標準規定作業
其他
(多片貼付)
*蜂巢皿維護和管理
*保護膜濃度管理(測量
*加工前加工后的在庫管理
*薄膜膠紙清潔更換

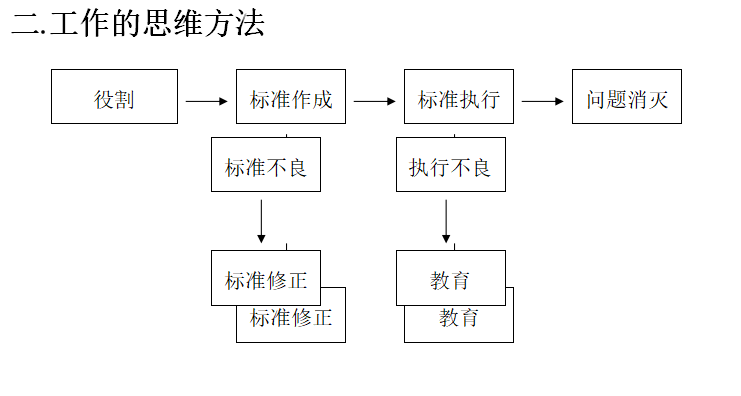

標準-------------廣義,包括作業標準,計劃標準等等
每個職場不可避免存在各種問題,這并不可怕,只要全員按一定程序,嚴格執行,問題就會減少,消滅,問題的減少,消滅,反映到工作實績,就是品質.產量.整理整頓向上!
如果存在問題,原因只有兩方面:
標準不良
執行不良
標準作成是一項難度較大的工作,要求技術.經驗.信息反復探索.實踐.
標準執行有賴于全員徹底地理解和自覺遵守.
